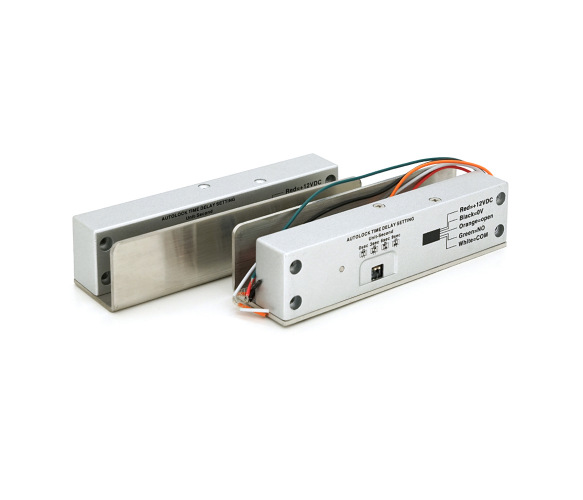

Електроігельний замок на скляні двері без рами YB-500U(LED)

Опис

YB-500U(LED) – накладний електроригельний замок із підсвічуванням на скляні двері без рами для системи контролю доступу.
Компанія-виробник YLI ELECTRONIC.

Електроригельний замок призначений для встановлення на скляні двері без рами завтовшки до 12мм. У комплект входить планка у відповідь з U-подібним кріпленням.

ЩО ТАКЕ ЕЛЕКТРОРІГЕЛЬНИЙ ЗАМОК
Електроригельний замок – пристрій для замикання дверей, керування яким відбувається за допомогою ел.живлення. Замикання дверей здійснюється висувним ригелем (металевий стрижень), що входить в частину у відповідь.
ЯК ПРАЦЮЄ ЕЛЕКТРОРІГЕЛЬНИЙ ЗАМОК YB-500U(LED)
Під час закриття дверей, вбудований в замок геркон реагує на магніт у відповідній планці.
У разі відключення електроживлення замок знаходиться у відкритому стані (ригель засунутий).
Відкривається замок керуючим контактом (помаранчевий провід).
ДЕ ВИКОРИСТОВУЄТЬСЯ ЕЛЕКТРОРИГЕЛЬНИЙ ЗАМОК
В автоматизованих системах контролю та управління доступом (СКУД) в офісах, бізнес-центрах, магазинах та будь-яких інших приміщеннях.
ТЕХНІ ЕЛЕКТРОРІГЕЛЬНОГО ЗАМКУ YB-500U(LED)
• Тип замку: електроригельний
• Тип установки: врізний
• Сила утримання: 1000 кг
• Виходи: NC/COM
• Без живлення: відкритий
• Живлення: 1 (Робоче) | 180мА (режим очікування)
• Розміри:
замок: 150x40x37 (мм)
ригель: діаметр 16 мм, довжина 13 мм (прямий)
• Двері автоматично зачиняються, якщо не були відчинені протягом 5 секунд
КОМ
U-подібна планка у відповідь
монтажний комплект
кріпильні накладки для порожнистої металевої коробки
інструкція.
УСТАНОВКА ЕЛЕКТРОРИГЕЛЬНОГО ЗАМКУ YB-500U(LED)
Прикріпіть замок на скляні двері без стекол* 12мм, використовуйте спеціальні кріпильні накладки з комплекту
Підкладіть накладку під замок і закутіть болти, що фіксують;
Встановіть планку у відповідь таким чином, щоб вбудований магніт (пластиковий круг) був нижче ригеля замка. Відстань між замком і планкою у відповідь повинна бути не більше 8 мм.
